一台陆上风机，叶轮直径150米，轮毂中心高100米——相当于33层楼。能把机舱和叶轮稳稳托住的，是一支自重200-300吨的锥形塔筒。它不像叶片那样张扬，却是整个机组的“脊梁”。从一张扁平钢板到百米锥筒，要经过加热、卷曲、焊接、喷砂、涂装、预应力张拉等十几道工序，每一步都有公开的国家标准盯守，也有公开的数据可查验——风电机组塔筒制造全过程。

原材料：

制造塔筒用的是热轧卷板，厚度20–40mm，屈服强度355MPa（Q355E），冲击功-40℃≥34J（GB/T 15957-2018公开值）。卷板宽度2–3m，单重20–30吨，相当于一辆轻型坦克。

关键检验：每卷板要做拉伸、冲击、弯曲三件套，任何一项不合格，整卷退回——因为塔筒不允许“带伤上岗”。

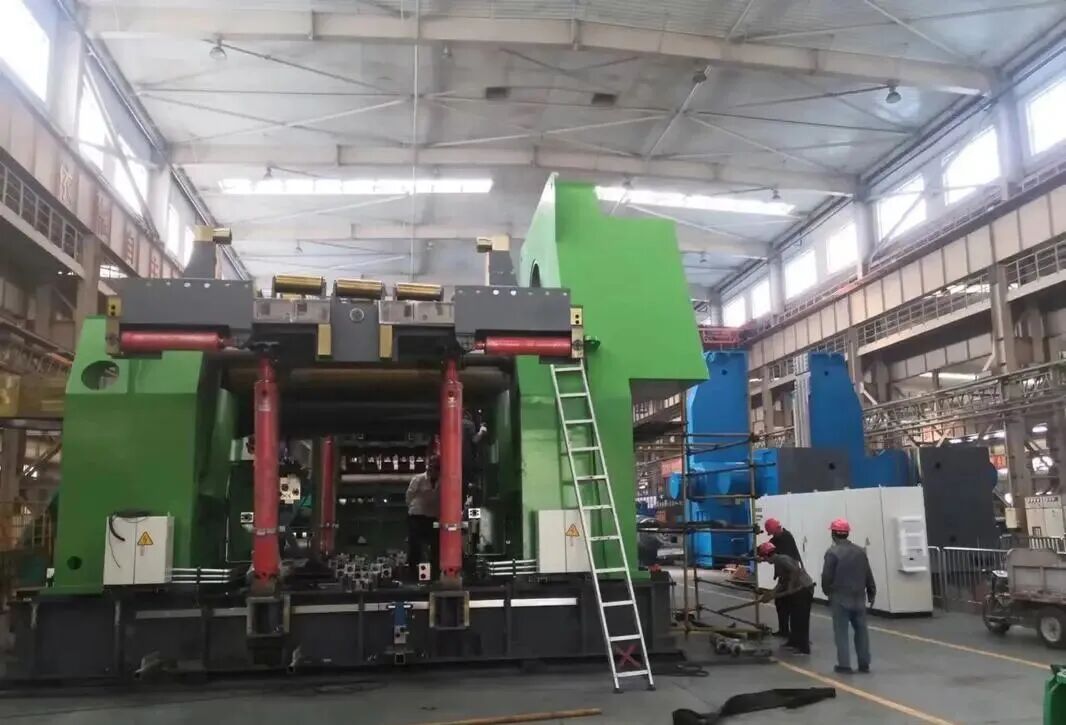

开卷与矫直：

卷板在热轧后带有弧度，需通过四辊矫直机，来回三次，平直度≤1mm/m（公开工艺图可见）。矫直力约2000kN，相当于200吨重物压在钢板上——这是第一道“力学按摩”。

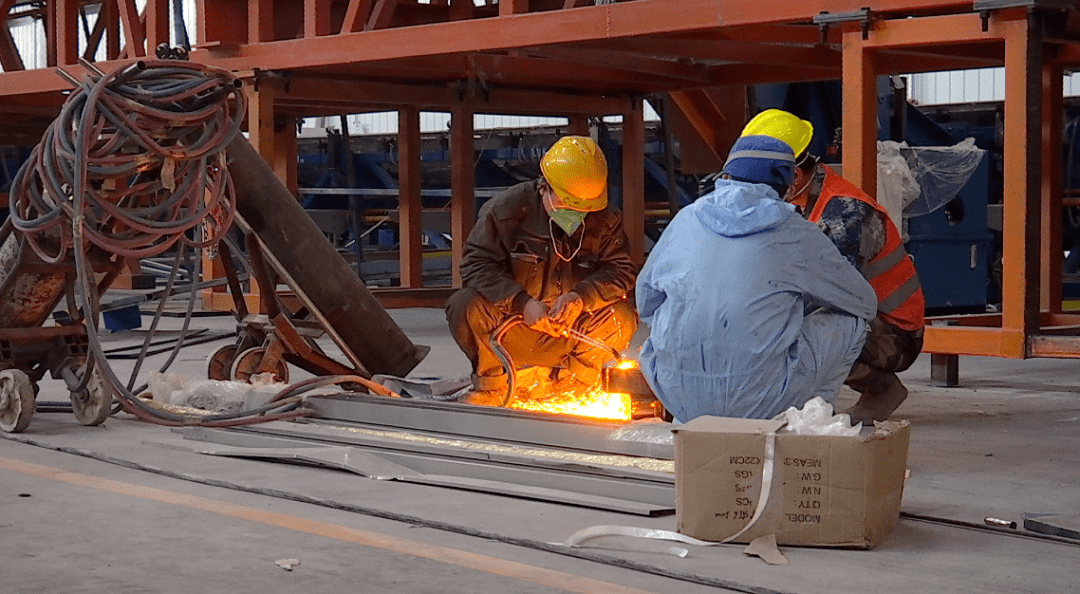

数控切割：画线、打孔、开坡口一次完成

激光或等离子切割，误差≤0.5mm。同时开出“V型坡口”，角度30°±2°，留根2mm——这是为后续埋弧焊准备的“咬合面”。切割烟尘经湿式除尘后排放，粉尘浓度<10mg/m³（公开环监数据可见）。

四辊卷板：

卷板机上下四辊，辊径1.2–1.5m，辊长3–4m。钢板在750–800℃下热卷（公开温度记录可见），回弹量3–5mm，卷制力约3000kN。

关键控制：锥度误差≤1mm/m，圆度误差≤3mm——因为圆度差1mm，环向焊缝应力就增加约5MPa。

纵缝焊接：

卷制后留下一条纵向缝，长度10–15m，采用埋弧自动焊，电流800–1000A，电压30–35V，速度0.3m/min。

公开数据：焊缝金属冲击功-40℃≥34J，与母材等同；任何一条超标缺陷（>3mm气孔）必须返修——返修次数≤2次，否则整节报废。

环缝焊接：

单节筒长2–3m，用环缝拼成30–40m整体。环缝同样埋弧焊，但采用“内焊+外焊”双道，外焊前用碳弧气刨清根，刨深4–6mm（公开工艺卡可见）。

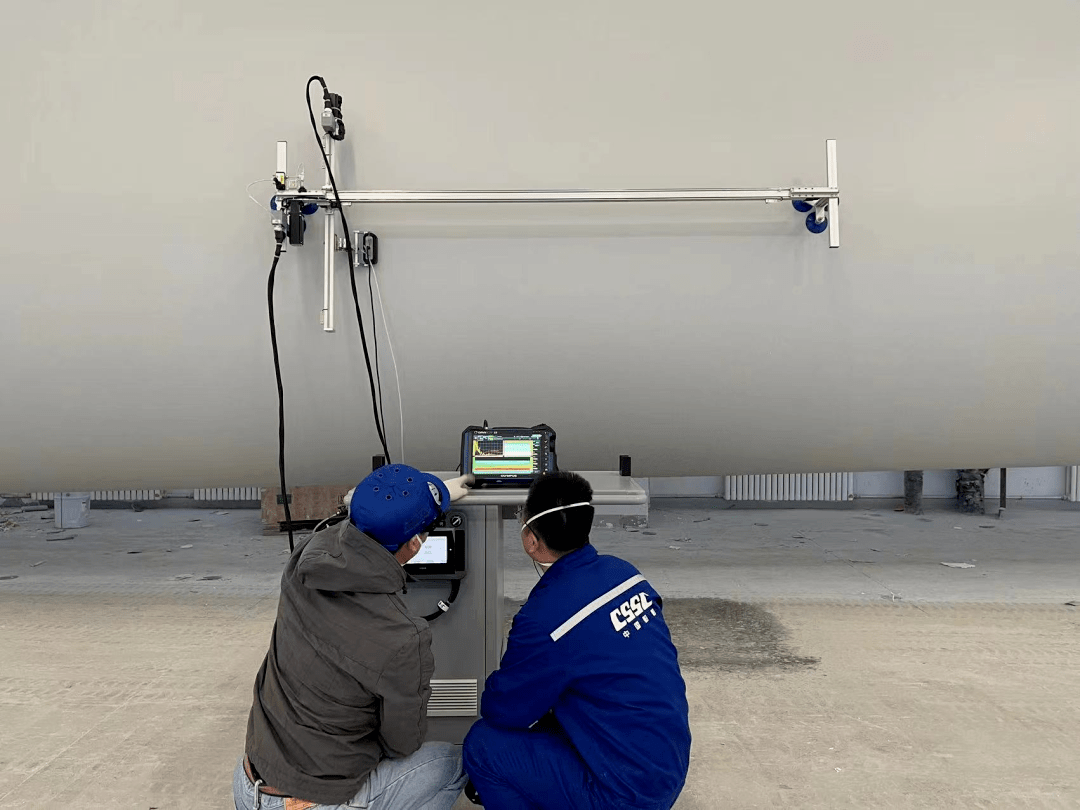

公开检验：100%超声波+100%磁粉，缺陷当量≤2mm，超过即返修。

喷砂与涂装：

喷砂Sa2.5级（GB/T 8923.1-2011公开照片可见），表面粗糙度50–75μm。环氧富锌底漆80μm，环氧中间漆120μm，聚氨酯面漆60μm，总厚度220–260μm。

公开数据：盐雾试验1000h，划痕扩展<2mm——相当于在C5-M盐雾区30年不锈。

法兰与预应力：

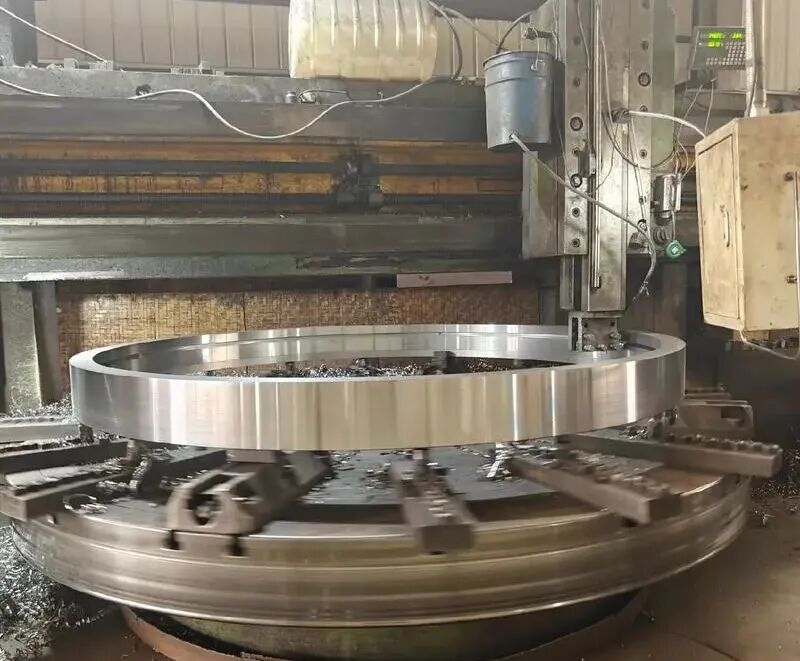

顶部法兰厚度80–120mm，外径4–6m，用环锻件热装，过盈量0.1–0.2mm（公开尺寸图可见）。

预应力张拉：48根M72螺栓，张拉力350kN，伸长量0.4mm，公开张拉记录可见。张拉完成24h后，复检力损失≤5%，否则补张。

出厂检验：

1. 几何：圆度≤3mm，直线度≤1mm/m，总长度偏差≤5mm。

2. 力学：焊缝冲击功-40℃≥34J，与母材等同。

3. 表面：涂层厚度220–260μm，无漏涂、无气泡。

任何一项不合格，整节报废——因为塔筒不允许“带病上岗”。

（部分图片来源网络，仅为科普使用，如有侵权，请私信联系删除。）
