离岸10公里，看似蓝天白云，其实空气里漂着上亿颗盐粒——直径0.1到10微米，随浪拍击、气泡破裂飞起，被时速20米的风瞬间带到百米高空。盐粒落在塔筒表面，吸湿后形成薄薄一层导电水膜，氧气和二氧化碳趁机溶入，钢板瞬间变成“泡在海水里的电池”。

盐膜导电率是纯水膜的10倍，氧去极化速度翻倍，钢板表面形成密密麻麻的“微电池”：

阳极：铁失去电子，变成Fe²⁺；

阴极：氧气得电子，生成OH⁻；

产物：Fe(OH)₂ → Fe₂O₃·H₂O，即红褐色锈层。

锈层疏松，像面包一样透气透水，新的盐雾继续渗入，腐蚀进入“自循环”，一年就能啃掉0.3毫米钢板——而塔筒设计壁厚只有20到30毫米。

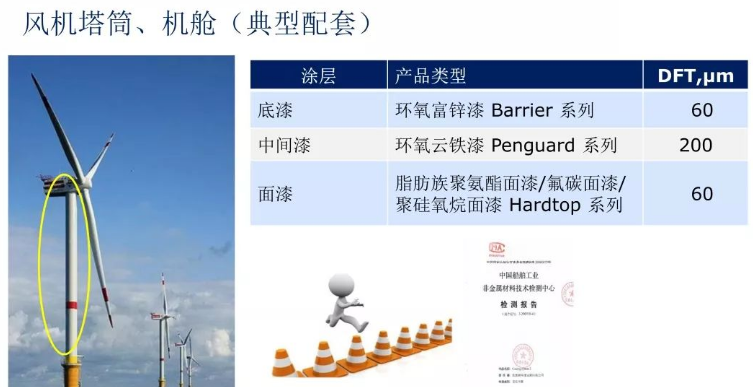

第一道锁：涂层，把钢板“封在塑料袋”

1. 环氧富锌底漆：锌粉含量≥80%，牺牲自己保护钢铁；

2. 环氧云铁中间漆：片层云铁像鱼鳞，延长水分子渗透路径；

3. 脂肪族聚氨酯面漆：抗紫外线，防止粉化。

总干膜厚度280微米，相当于0.3毫米“隐形盔甲”。只要涂层针孔率低于1个/m²，腐蚀速率可降到0.01毫米/年——理论寿命28年，刚好对标设计寿命。

第二道锁：阴极保护，给塔筒“挂一条负极线”

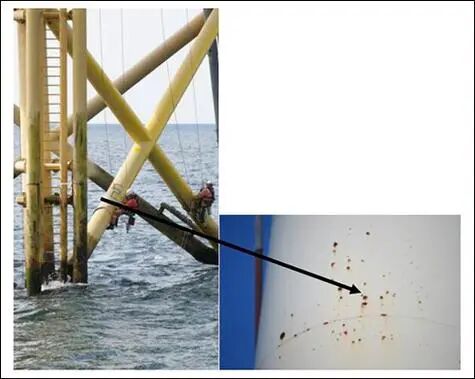

再致密的涂层也怕吊装磕碰。海上段焊缝、螺栓孔、磕碰点，一旦露出金属，立即变成阳极。解决办法是“外加电流阴极保护”：

在塔筒内壁焊一根钛镀铂阳极，外壁装锌合金牺牲阳极块；

恒电位仪把塔筒电位拉到-0.95V（相对于Ag/AgCl），让钢板永远当“阴极”，铁离子无法逃逸；

系统每季度自检，电流密度50mA/m²，耗电不到风机自用电的0.1%，却能把局部腐蚀速率再降90%。

第三道锁：材料升级，让“锈”自己缝口子

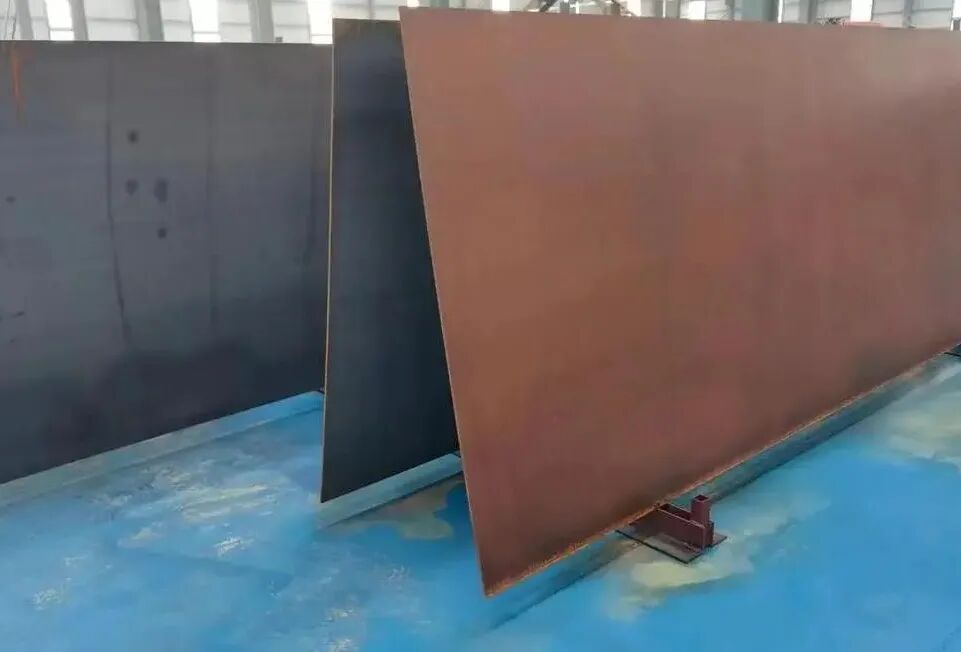

新一代“耐候钢”含0.3%铜+0.5%镍，锈层里会生成致密Cu₂O和NiFe₂O₄，像一层自愈合的玻璃，把裂纹重新焊住。实验室循环盐雾3000小时，普通钢失重180g/m²，耐候钢仅15g/m²，寿命延长3倍；价格只贵8%，却省下一道中间漆，综合成本反而下降。

最容易被忽视的缝隙

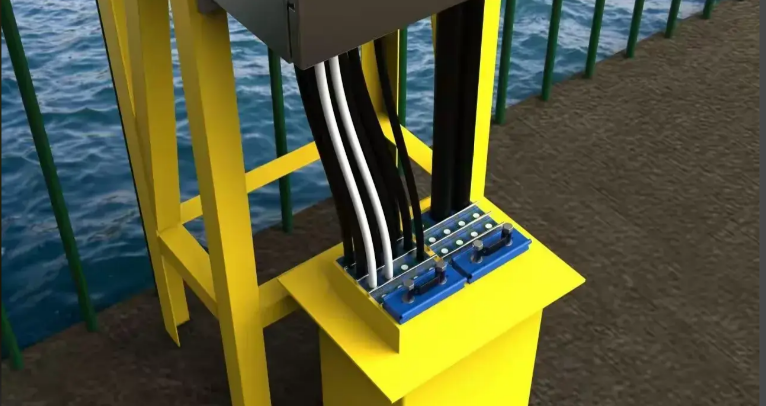

法兰螺栓孔、电缆护套与塔壁间隙，涂层无法覆盖，盐雾+积水形成“闭塞电池”，pH值可降到2，腐蚀速度比开放平面快20倍。办法是：

螺栓涂覆达克罗+锌铝片层，牺牲阳极半径扩大到5mm；

法兰缝隙填充改性聚氨酯密封胶，阻断氧气通道；

电缆护套外加不锈钢波纹管，把“缝隙”变成“光滑通道”。

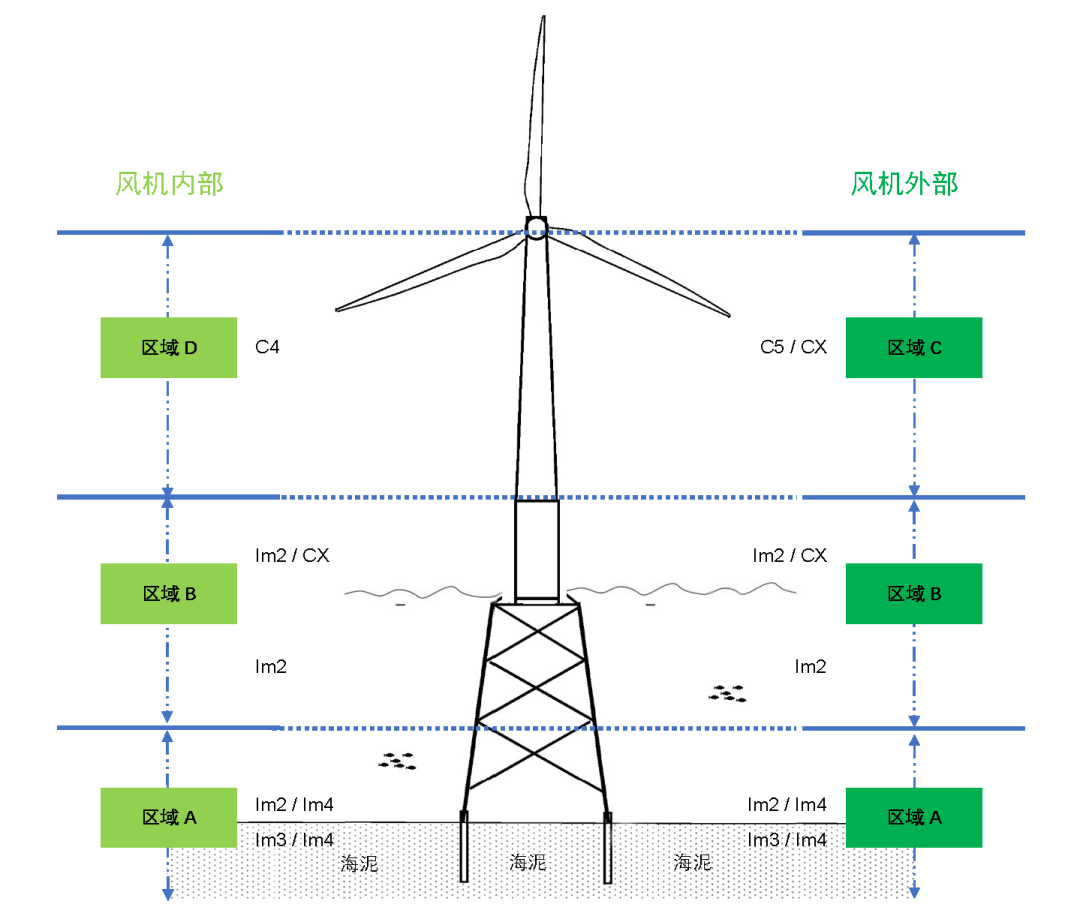

25年后，塔筒还能剩多厚？

按DNV规范计算：

涂层完好率90%，阴极保护覆盖率95%，

大气侧腐蚀速率0.01mm/年，飞溅带0.02mm/年，

25年总金属损失0.35mm——只占原始壁厚的1.5%；强度折减不到3%，仍在安全系数之内。换句话说，如果维护得当，海上风机退役时，塔筒依旧“宝刀未老”。

（部分图片来源网络，仅为科普使用，如有侵权，请私信联系删除。）
