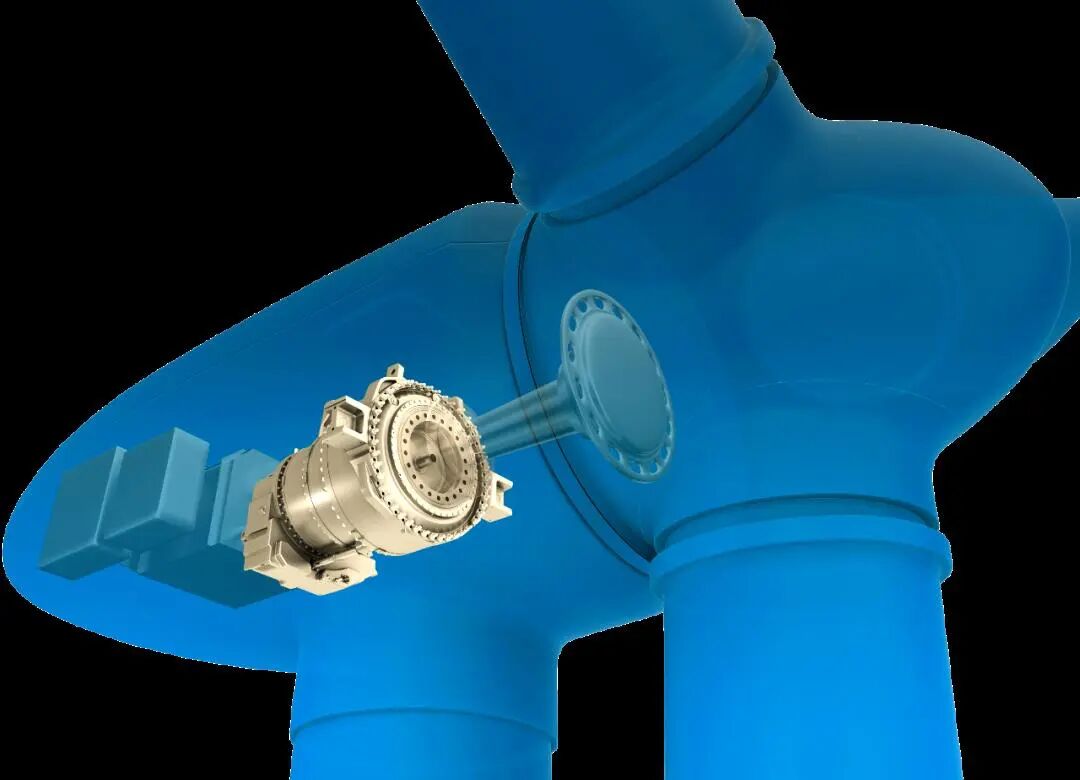

风轮12rpm，发电机1200rpm——中间只差一台齿轮箱。增速比1:100，相当于把秒针转速变成电风扇转速。奇怪的是：工业里常见1:10用两级，1:20用三级，风电却偏要在1:100的极端区间“止步三级”——不是造不出第四级，而是“三级”恰好卡在所有物理极限的甜区。

增速链的“加减法”

1.单级极限：行星轮系1:6，平行轴1:4，超过这个数，齿根弯曲应力指数级上升。

2.两级极限：1:24，足够覆盖大部分工业机械。

3.三级极限：1:100左右，再往上，第四级带来的不是转速，而是“重量-损耗-噪声”三座大山。

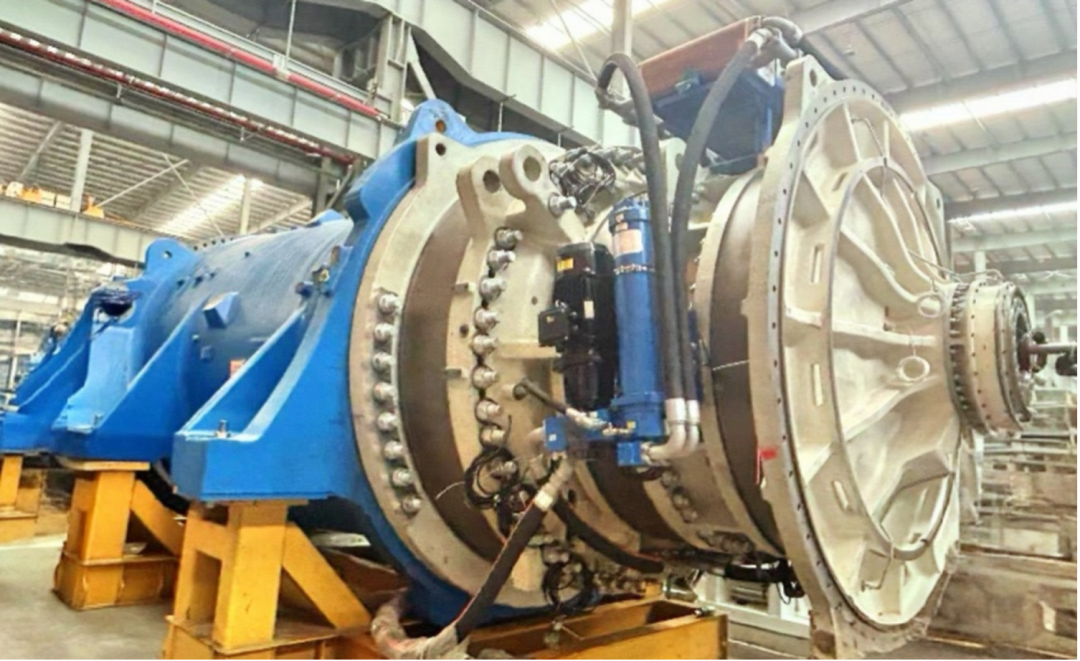

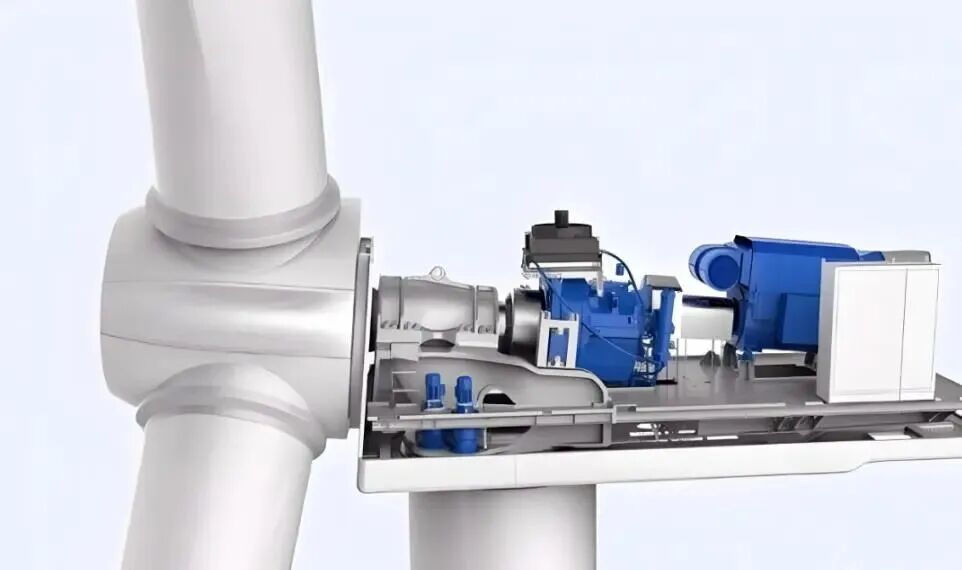

三级布局：行星+平行+平行

典型路径：

第一级：行星轮系，1:4～1:5，分担最大扭矩，减重30%；

第二级：平行轴，1:4～1:5，继续提速；

第三级：平行轴，1:4～1:5，锁定1200rpm。

每级1:5以内，齿根弯曲应力≤350MPa，与母材355MPa等同——这是公开材料标准写死的“安全红线”。

第四级：为什么“不划算”？

1.重量：第四级平行轴需增大模数，箱体重量增加15%，相当于整机塔筒额外5吨。

2.损耗：每增加一对齿轮，机械效率下降0.8–1%，四级系统效率跌破96%。

3.噪声：四级啮合频率翻倍，壳体辐射噪声增加3dB(A)。

4.空间：机舱长度增加0.8m，塔筒门洞需加高。

结论：第四级带来的“增量价值”小于“增量成本”，三级成为投资级临界点。

应力地图：三级足够“摊开”载荷

公开应力云图可见：

第一级行星轮：弯曲应力320MPa，接触应力1500MPa；

第二级大齿轮：弯曲应力280MPa，接触应力1300MPa；

第三级小齿轮：弯曲应力300MPa，接触应力1400MPa。

所有数值均低于材料屈服极限355MPa，三级已把载荷“摊平”。

效率地图：三级卡在97%

公开试验可见：

单级行星：效率98%；

二级平行：效率97%；

三级平行：效率96.5%；

四级平行：效率95.5%。

整机要求>96%，三级恰好踩线，四级跌破底线。

噪声地图：三级更安静

公开声功率测试可见：

三级系统：1kHz以上啮合频率，声功率级98dB(A)；

四级系统：2kHz以上啮合频率，声功率级101dB(A)。

每增加3dB(A)，人耳主观响度翻倍，三级更安静。

极限验证：三级也够“抗极端”

公开载荷计算可见：25m/s极端风速下，齿轮箱瞬时扭矩15MN·m，三级系统安全系数1.25，四级仅提升到1.30，增量安全微乎其微。

未来：不是“四级”，而是“无级”

无齿轮直驱、中速永磁正在兴起，1:100不再靠齿轮，而是靠电子变频。三级齿轮箱只是“当下最优”，不是“终极唯一”。

（部分图片来源网络，仅为科普使用，如有侵权，请私信联系删除。）
