结冰对于风电叶片来说不是“美景”，是“载荷炸弹” 海上与高纬度风电场，冬季常出现“过冷水滴”环境，-5℃~-15℃、相对湿度>90%时，叶片前缘可在10分钟内形成2cm厚冰层。结冰使叶片质量分布偏移，挥舞弯矩增加约10%，同时改变翼型，升力系数下降20%以上。一场六小时结冰事件，足以让机组触发“停机+偏航90°”的极端载荷组合。涂料防冰因此被列入投资级可行性研究的必备章节。

防冰逻辑：从“除冰”到“拒冰” 传统电热或热气除冰，需在叶片内部布设加热元件，能耗200–400W/m²，且升温速率受限于材料耐温。防冰涂料则把战场搬到表面——让过冷水滴在接触瞬间被弹开或滑落，不再凝结成冰，实现“零能耗”防冰。

技术路线：三层结构一次涂装

1. 底涂：环氧富锌，干膜80μm，提供阴极保护与层间附着。

2. 中涂：柔性聚氨酯，干膜120μm，断裂伸长率≥300%，吸收前缘微振动，防止冷热循环开裂。

3. 面涂：氟硅改性聚氨酯，干膜60μm，表面能

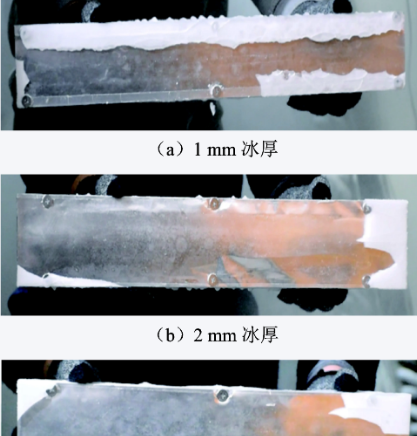

实验室“结冰考试” IEC 61400-1:2019附录L给出统一考场：

温度：-10℃±2℃

水滴直径：1mm±0.2mm

撞击速度：30m/s±1m/s（对应叶尖线速）

持续时间：2h连续喷射

通过标准：

1. 冰覆盖面积≤5%；

2. 冰剪切强度<0.2MPa（手指可剥落）；

3. 表面无裂纹、无剥落。

任何一条超标，即判定“不及格”，直接进入配方迭代。

现场“冬季大考” 实验室通过后，还需在真实环境度过完整结冰季：

观测期：11月1日–次年3月31日

测点：叶根、30%R、70%R三截面，红外热像仪每小时自动扫描

指标：最大冰厚≤10mm，冰脱落时间<30min，涂料无龟裂、无粉化（GB/T 31817-2015 7.2）

通过现场考核，才具备投资级可用性。

极限工况：-20℃与紫外双重打击 氟硅面涂在-20℃会变硬，接触角下降10°；同时紫外辐射强度比内陆高30%，表面产生自由基，使表面能回升。解决办法：在面涂引入0.5%纳米TiO₂，吸收紫外并生成短暂活性氧，持续氧化表面碳氢基团，维持低表面能；同时加入1%聚硅氮烷，低温下形成微晶相，保持柔韧性。实验室-20℃循环200次，接触角仍>105°，满足高纬度应用。

涂料设计寿命15年，期间每5年做一次“表面能体检”：接触角测试+剥离强度测试。接触角<100°或剥离强度<1MPa，即触发局部补涂——只需打磨+单道面涂，不必整体返工，维护工时<0.5h/片。
